MT500系列--不間斷電源（UPS）

一、概述

MT500系列不間斷電源是一種功能齊備、性能卓越的不間斷電源，具有高效率、高可靠度、高智能的優點。我們非常高興向您提供這一產品，希望它在未來的歲月里為您提供方便、可靠的服務，保證您的設備安全運作。



1、UPS電源技術特點：

●逆變單元采用微處理器控制的SPWM技術，純正弦波輸出，波形純凈

●獨有的動態電流環控制技術電力專用逆變電源可靠運行

●過載能力和抗沖擊能力強，能承受滿負載開機

●具有輸入過、欠壓，過溫，過載、短路等完善的保護功能

●逆變電源前面板有LCD、LED雙重顯示方式，狀態一目了然

●效率高（非應急供電時，基本不耗電）、噪音低、無排煙、無火載隱患

●自動切換，可實現無人值守

●性能穩定，安全可靠，使用壽命長



2、儲存環境

本產品在存放時應注意以下事項，以避免可能遭受的不良影響。

◎        置于無塵垢和干燥通風的場所

◎     環境溫度：-20℃～50℃

◎     環境相對濕度：30%～90% 且無水珠凝結現象

◎     遠離腐蝕性氣體、液體

◎     長期不用的電源，每隔半年應通電一次

二、產品簡介

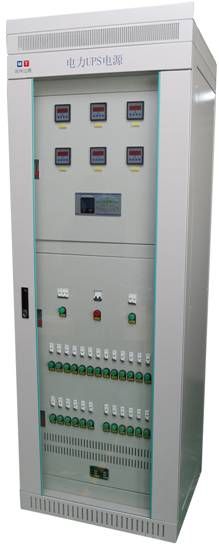

產品外觀

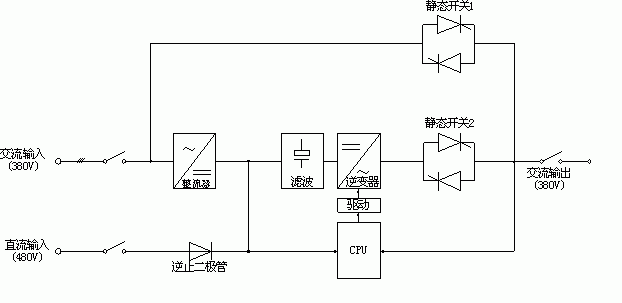

2、單機工作原理



工作狀態說明：

1、交流輸入和直流輸入都正常時，由交流輸入經、整流、濾波后，再經逆變器逆變成純正的交流電，通過靜態開關2向負載提供電源（即交流逆變供電）；



2、當交流輸入異常，直流輸入正常時，由直流經過隔離、濾波后，逆變成純正的交流電，通過靜態開關2向負載提供電源（即直流逆變供電）；



3、當交流輸入正常，直流輸入異常時，由交流輸入通過靜態開關1向負載提供電源（即交流旁路供電）；



4、交流輸入、直流輸入都正常時，由交流輸入經整流、濾波后，逆變成純正的交流電，通過靜態開關2向負載提供電源；當機器出現過載、過溫、沖擊、直流異常及內部故障等情況時，機器通過靜態開關1向負載提供電源，自動轉為旁路供電。

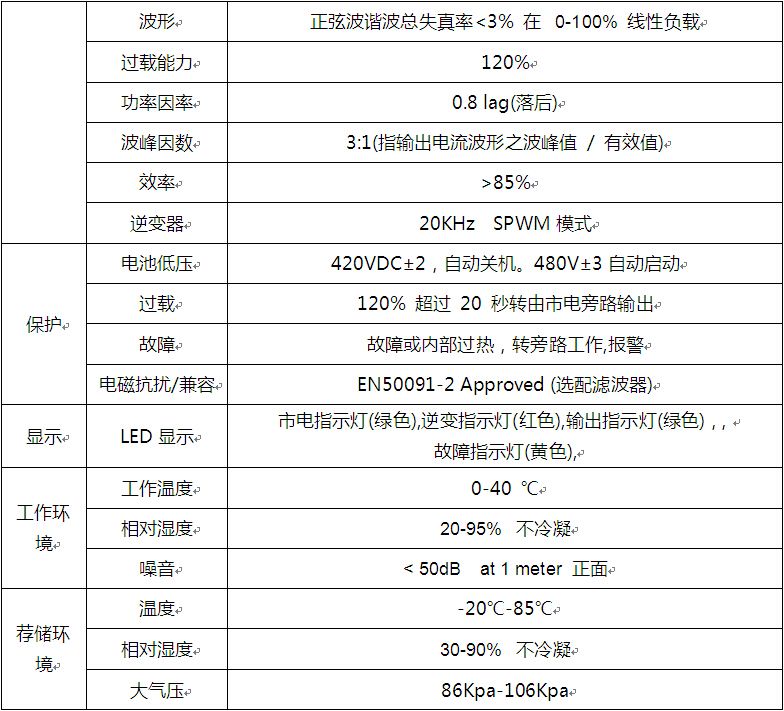

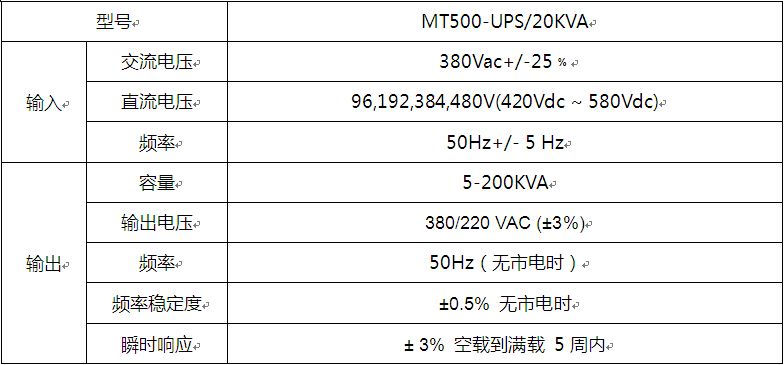

三、主要技術指標:







四、保護功能

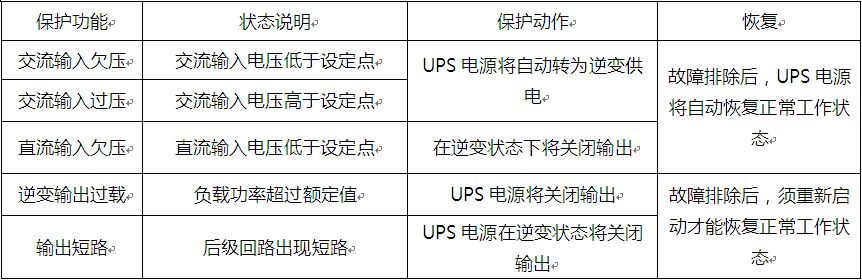

UPS不間斷電源具有完善的保護功能，一旦出現下表所列故障，UPS不間斷電源將進入逆變狀態或關閉輸出，以保證負載不受損壞，同時UPS電源自身也得到保護。





注：UPS電源在欠壓、過壓保護后，必須回至設定恢復工作點以上時，才能再次啟動。設置回差電壓是為了防止避免系統在保護點附近震蕩。當UPS電源首次開機時，如果輸入電壓正好處于保護點和恢復工作點之間時，機器將處于保護狀態。

5、工作環境

本產品的使用環境請盡量滿足以下要求：

●置于無塵垢和干燥通風的場所(在寬敞的房間內安裝本產品，房間內安裝強制性通風設備)

●適當?shù)臏囟?(UPS電源能在-10℃～40℃的室內環境下運行，但進行開啟時的溫度最好高于0℃，理想的操作溫度為10℃～25℃)

●相對濕度符合要求（10%～90%）不結露

●海拔≤1000m  海拔高度超過1000米時，建議降低機器額定容量使用（參照GB3859.2）

●無水蒸汽或其它腐蝕性氣體，附近無易燃易爆品

●有符合安全規定的前級電源
