MT700系列（電動汽車充電樁: 400V/20A～100A）

一、概述

MT700系列為我司專業研發設計生產新一代智能型電動汽車充電設備，充電設備電源是針對新能源汽車充電站，小區充電樁，公交站臺快充電系統等配套、滿足國家電網、南方電網，新能源汽車充電樁建設標準。采用專用高頻開關電源充電模式，充電模塊采用交效、高頻、全橋三電平軟開關技術，全數字化控制，設備中央監控模塊智能化程度高，功能完善，以滿足民用及工業多種用途應用到各個環境對供電電源高品質和高可靠性的要求而精心設計，并適用于一切對電源干擾敏感，需要穩定、可靠、凈化的高電壓大功率及中小電流電動汽車移動充電系統中使用。

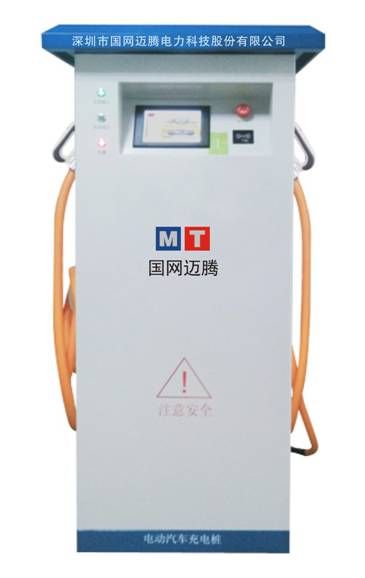

 一體式智能充電樁

二、一體化直流充電樁工作原理：

MT700系列設備為一體化智能直流汽車充電機。單臺充電機的最大輸出為750V/100A。 輸入380VAC 交流電首先經過充電機內置三相輸入交流接觸器(由于低壓配電室與充電機室距離較遠，設交流接觸器主要是考慮到安全和方便）進入充電模塊，充電模塊進行AC/DC 轉換，將AC380V 轉換為DC750V 從直流輸出開關輸送到國標九芯插頭，再由九芯插頭直接連接到電動汽車。在輸入側還設有防雷模塊，提高對浪涌和雷電等情況下的防護，確保設備更加安全可靠；在充電模塊的后端，安裝了一臺塑殼斷路器作為充電機直流輸出總開關。在正常情況下，輸出總開關應處于閉合狀態。

充電柜交流接觸器與充電機上的緊急停機按鈕聯動，在出現異常情況時，按下充電機上的緊急停機按鈕時，相對應的充電機輸入接觸器將自動跳開，在此狀態下將關閉各充電模塊的輸入，如需重新進行充電操作，需要松開充電機上的緊急停機按鈕。 (注意：只允許在異常情況下按下緊急停機按鈕，正常充電狀態下，請勿隨意按下緊急停機按鈕！)

三、功能和特點：
