MT8000 --高頻開關電源直流屏

一、概述：

MT8000系列：智能高頻開關電源直流屏系統適用于10～500kV變電站、發電廠和高層建筑、住宅小區等的配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置等的操作、控制電源和事故照明電源。同時也可應用于其它需要直流電源的場所。

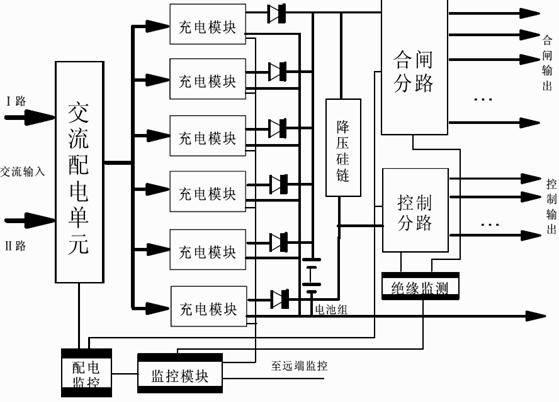

MT8000系列--智能高頻開關電源直流屏系統的基本組成

二、使用環境條件

1、環境溫度：-10℃～＋45℃；

2、海拔高度：不超過2400m；

3、相對濕度：日平均值不大于95％，月平均值不大于90％；

4、地震烈度：不超過8度；

5、安裝垂直傾斜度：不超過5°；

6、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所；

7、微控制器抗噪聲：1000V 1µS脈沖1分鐘；

8、無強電磁場干擾；

9、使用環境與上述不符時，由用戶與廠家協商解決。

10、本產品符合GB/T8456-1996《低壓直流成套開關設備》的規定。

11、本產品執行：JB/T5777.4----2000電力系統直流電源設備通用技術條件及安全要求。

12、本產品執行：DL/T459-2000電力系統直流電源柜訂貨技術條件要標執行。

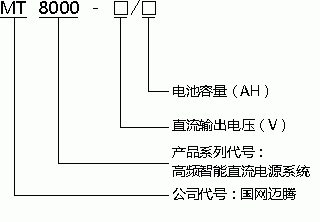

三、型號含義

四、主要技術參數

1、交流輸入電源為兩路三相四線制的主供和備用電源。額定輸入電壓：三相四線交流380V±15%, 頻率50Hz±5%；

2、雷擊保護：高于2000：1；

3、額定輸出直流電壓： 110V、220V；

4、額定輸出電流：5A、10A、15A、20A、30A、40A等(最大可達600A)；

5、蓄電池額定容量： 7Ah、10Ah、20Ah、24Ah、38Ah、65Ah、100Ah、200Ah、300Ah、500Ah、                       800Ah、1000Ah、1500 Ah、2000 Ah、3000 Ah；

6、整機噪聲：<55dB；

7、工作方式：連續工作；

8、穩壓精度：≤0.5%；

9、穩流精度：≤0.5%；

10、紋波系數：≤0.1%；

11、并機不均流度：≤5%；

12、功率因素：≥0.99；

13 、防護等級：IP20；

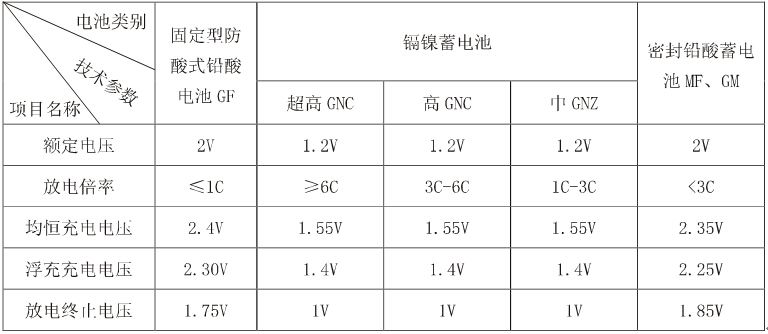

14、三類蓄電池技術參數表:

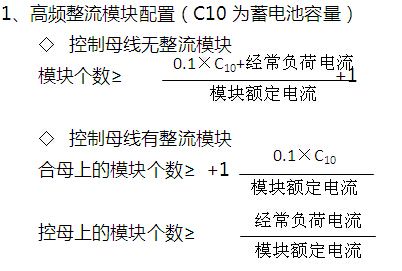

五、模塊和監控系統選配

        我們公司生產的模塊(額定電流)有：3A、5A、10A、20A等



2、監控配置

直流系統的監控單元負責對高頻整流模塊的控制、蓄電池充電管理、交流輸入檢測，直流母線電壓的檢測告警。絕緣監察及直流屏各輸出支路絕緣狀態檢測、電池組巡檢及放電檢測功能、及交直流配電重要部件、輸出饋線等的狀態開關量檢測告警功能，通信模塊、逆變模塊的檢測等。

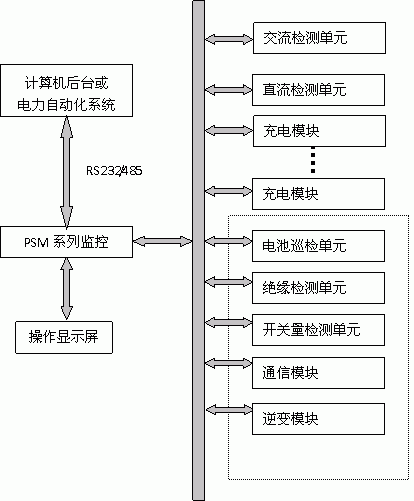

組織結構如下圖所示:









 注：非慮線框內為標準配置，虛線框內為可選單元，可以跟據技術要求視情況選定。

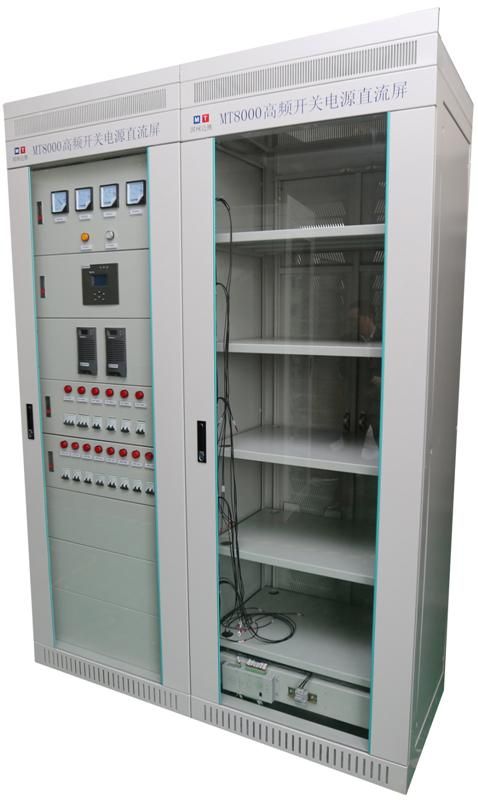

產品圖片：MT8000-65AH/220VDC智能高頻開關電源直流屏（僅供參考）



MT8000-65AH/220V系統原理圖（僅供參考）























































































  3、電池容量配置原則



                 ◇滿足事故停電狀態的持續放電，事故時間選定為1小時；



                ◇放電末期合閘時所剩下容量不低于額定容量的25%；



                ◇保證在沖擊負荷出現時直流母線電壓下降不超過10%；



                ◇對免維護電池合閘電流一般不超過4C；



               ◇考慮到電池組末期老化時容量衰減故選儲備系數1.2；



              ◇具體容量設計可參照國家有關標準和電池廠家提供的技術資料。





六、結構特點及柜體數

1、結構特點

◇柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方；

◇柜體結構設計便于設備安裝調試、維護檢修和運行操作；

◇柜體上下左右前后均設有通風口便于設備通風散熱，避免潮濕高溫環境影響設備正常；

◇柜體上方有4個可拆卸吊環，下方有4個安裝螺絲固定口及2個電線電纜進出口；

◇外形尺寸有2260×800×600mm，2260×800×600mm兩種標準規格。

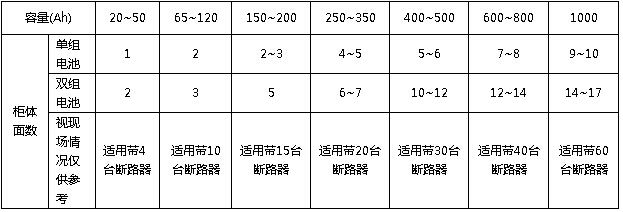

2、柜體數

柜體數與模塊數、饋線回路數、電池容量及型號、直流電壓等級等因素有關，

一般情況下有：（以220V系統為例，柜體尺寸：2260×800×600mm）







                                                                                                                                                                注：1、以上表格為產品選配及功率所帶負載或斷路器臺數選型對照表，僅供參考。

     2、直流屏200Ah以上容量電池可選用電池架安裝。
