中央監控器;PSM-T20

1、概述
PSM-T20監控系統是為滿足用戶常規直流屏系統而設計的一款中型監控,其主要適用于7Ah -- 200Ah單電單充系統,電池巡檢和絕緣檢測是通過擴展方式實現,通過RS485接口與該監控器聯機,可實現24節電池巡檢和30路支路絕緣監察,實現50路支路開關跳閘故障檢測。該監控器的特點是集中一體式加擴展單元的組合結構,性價比高,接線簡單,安裝方便。
2、技術特點
(1) 安裝方便,使用簡單,性價比高;
(2) 同時具備RS485\RS232接口,支持多種通信規約,可全面實現“四遙”功能;
(3) 通過液晶顯示屏,實現人機界面可視化操作,全中文菜單,操作簡單方便,易于上手;
(4) 完善的告警處理及記錄功能,可通過當前故障和歷史故障查詢系統故障記錄;
(5) 可根據用戶要求,開關量輸入可選擇輔助觸點或電壓信號接入;
(6) 根據系統不同要求,可通過內部通信口(JP9)RS485總線擴展電池巡檢和絕緣檢測以及開關量單元;
(7) 可與艾默生等各個廠家模塊配套使用,同時可帶模擬模塊;
(8) 系統采用全隔離技術,系統安全性高。
3、功能介紹:(中央監控器含交、直流檢測單元此兩項功能)
(1) 智能型電池充電管理功能,響應時間快,限流值穩定,延長電池使用壽命;
(2) 完善的遠程通信功能,通過RS232/RS485接口實現“四遙”功能,實現無人值守;
(3) 完善的告警處理及記錄功能,當系統異常時,監控自動產生聲光告警,同時屏幕上狀態后面顯示“故障”,故障輸出節點動作;
(4) 可現場(或遠端)設定系統運行參數,上下限告警,手動均浮充轉換;
(5) 監測各直流饋電輸出的電壓、電流,各饋電輸出開關狀態、熔斷器狀態、絕緣狀態和防雷器狀態,當發生異常情況時發出聲光報警;
(6) 三相交流電壓檢測,過壓、欠壓、缺相、停電告警;
(7) 可檢測13路支路饋線開關狀態或跳閘告警,并可通過RS485接口擴展最多40路開關量,配一個開關量盒;
(8) 可根據用戶需求通過RS485接口擴展最多24路電池巡檢(配1臺電池巡檢單元);
(9) 可根據用戶需求通過RS485接口擴展支路絕緣監測單元,最多30路;
(10) 有4路可設置的開關輸出,其中3路可設置為7級的硅鏈控制
(11) 系統的工作電源來自合母電壓,里面加有防接反二極管,雖如些,但接線時還是嚴防正負接反。
(12) 對電池有保護功能,當發現合母電壓過壓時,監控會自動使模塊工作在安全電壓,15分鐘后系統會將模塊恢復到正常電壓工作,這時系統如果還是工作在合母過壓狀態時,系統會工作2分鐘,再次進入15分鐘的模塊安全狀態,直到系統合母電壓過壓故障排除。
(13) 系統的電壓、電流和時間等數據全部通過軟件調節,機器出廠后,不要再打開機器調節各參數。
(14) 歷史記錄有斷電保存功能,對于上次斷電還沒有排除的故障,結束時間全部為00-00 00:00,以示區別。
(15) 后臺為485和232接口,提供MODBUS、CDT二種通訊協議,黙認為MODBUS協議。
(16) 可以帶各廠家的數字模塊,也可以帶各廠家的模擬模塊。
4、選型說明
(1) 本監控系統適用于7Ah至200Ah、一組充電機、一組電池、母線不分段的電力操作電源系統。
(2) 每套系統需配2個霍爾電流傳感器(±12V供電),在系統設置中可設定相應變比。
(3) 若需選配電池巡檢儀,開關量盒和絕緣檢測儀,需訂貨時說明,否則按未配置處理。
(4) 每套系統出廠時配置2個安裝用固定片。
5、工作原理
以微處理器為核心,采集各路模擬信號、數字信號進行數據處理,并做出告警信息,遠傳到后臺,同時進行電池均浮充管理。

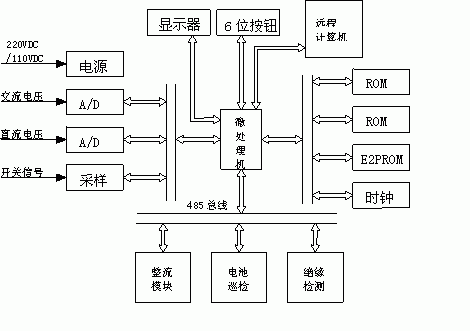

原理框圖如下:

(1)電池充電管理:
系統監控根據設置的充電參數,自動完成電池均浮充程序:
A.正常充電程序(恒流恒壓過程)
在浮充狀態下當電池充電電流達到0.07C10A時轉均充,在20分鐘內如果電池電流降到轉換電流以下,則立即轉浮充,否則繼續均充,用0.1C10A恒流充電,電壓達到整定值(2.30–2.40)V×n(n為單體電池節數)時,微機控制充電裝置自動轉為恒壓充電,當充電電流逐漸減小,達到0.02CA時,微機開始計時,2小時(可設置)后,微機控制充電裝置自動轉為浮充電狀態運行,電壓為(2.23-2.28)V×n。
B.長期浮充充電程序:
正常運行浮充狀態下每隔1-3個月(可設置),微機控制充電裝置自動轉入恒流充電狀態運行,按閥控式密封鉛酸蓄電池正常充電程序進行充電。
(2)電池溫度補償:
閥控式密封鉛酸蓄電池在不同的溫度下必須對蓄電池充電電壓做相應的調整才能保障電池處于最佳狀態,電池管理系統可以監測電池溫度;用戶可根據電池廠家提供的參數,選擇使用電池溫度補償功能,選擇此功能后系統監測電池溫度,自動調整電池充電電壓,使電池工作在最佳狀態。
6、產品結構及安裝尺寸

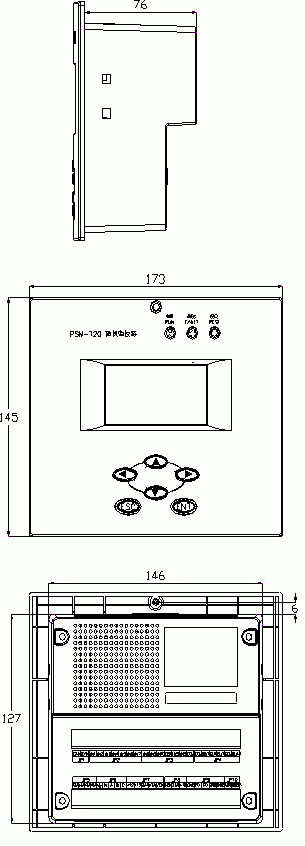

PSM-T20側面、正面、背面圖
PSM-T20開孔尺寸:

開孔尺寸圖

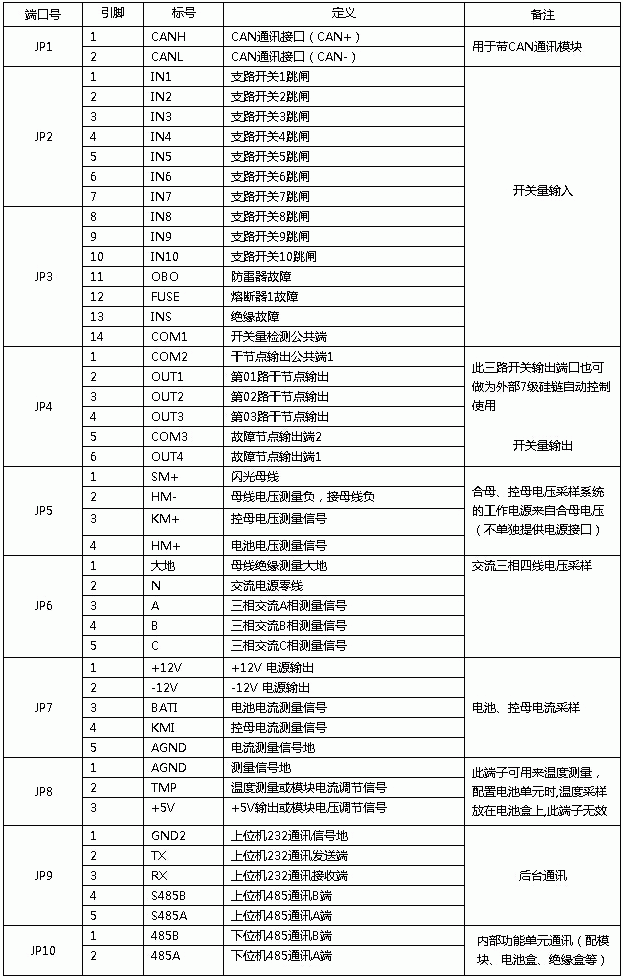

7、接線端口定義
(一)、接線原理圖


![]()
(二)、開關量檢測單元:KG30(跟據系統要求可選配此功能單元)

(1)主要功能
Ø 提供30路開關量狀態檢測,其中包括合閘、控制開關跳閘、電池開關跳閘、熔斷器故障、降壓單元故障、絕緣故障和2路預留支路;
Ø 提供7路常開無源觸點輸出,可作為分類報警使用;
Ø 通過RS485總線與主監控進行數據交換;
Ø 若超過30路開關量輸入,可擴展最多4個開關量檢測單元;
Ø 安裝好后,請調節撥碼開關,設定相應地址。

原理框圖
(2)安裝說明
Ø 工作電源:DC85-320V;
Ø 開關量輸入端口的具體定義請參考“接線端口說明”;
Ø 所有開關量的輸入默認為常開點輸入;

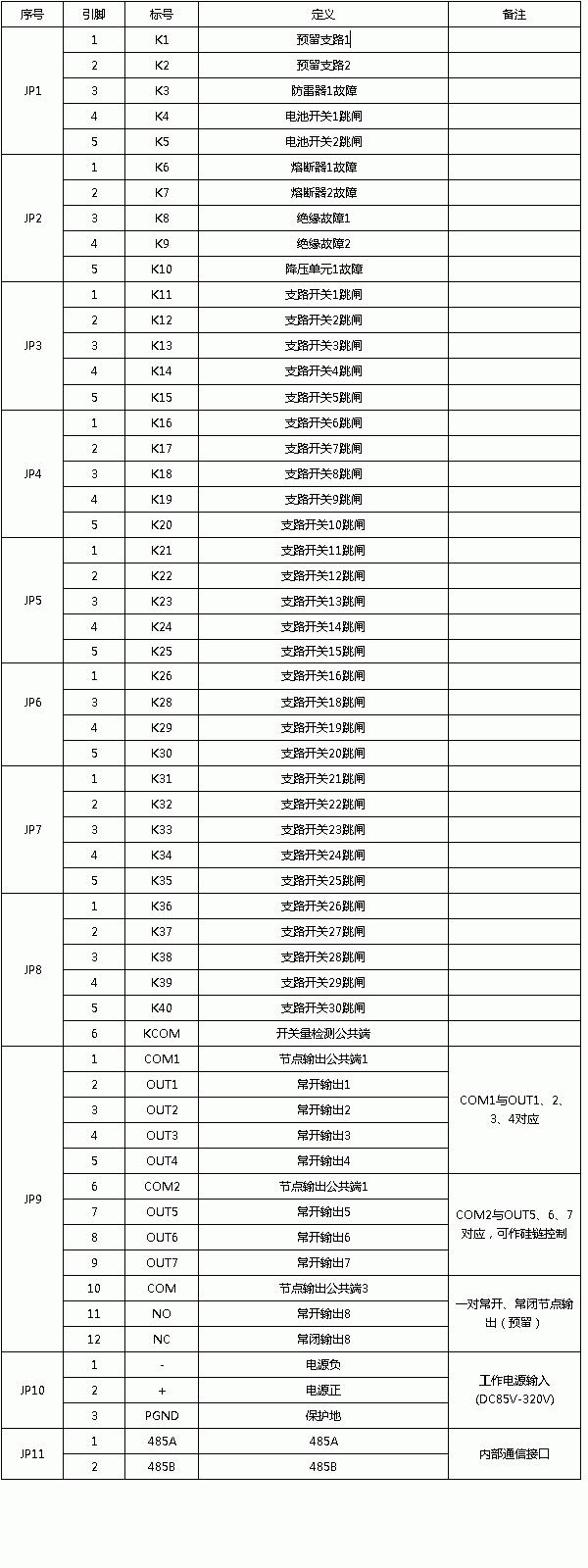

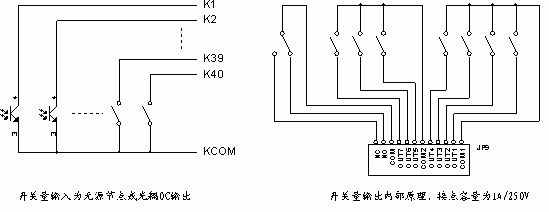

(3)端口定義

(四)、電池巡檢單元:XJ24(跟據系統要求可選配此功能單元)

(1)主要功能
Ø 每個單元最多可檢測24節單體電池電壓;
Ø 系統最多可檢測2組120節單體電池,即一個系統最多可配置10個電池檢測單元;
Ø 可分別檢測2V、6V、12V單體電池(訂貨時需明確說明電池類型),測量精度為0.2%;
Ø 通過RS485總線將檢測到的單體電池信息傳送到主監控;

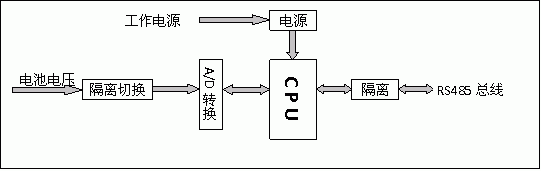

原理框圖
(2)安裝說明
Ø 工作電源:DC85V-320V,可直接從電池組兩端??;
Ø 特別注意,單體電池的編號順序是從電池組負端往正端,切勿接反;
Ø 若電池組節數超過24節,可擴展電池巡檢單元,但下一單元的“B-”應為上一單元的“B24”;
Ø 各接線端子上存在直流高壓,安裝時請注意安全;
Ø 安裝好后,請調節撥碼開關,設定相應地址(第二組電池巡檢儀的地址從8開始,即b4-b0 = 1000,依次遞增)。

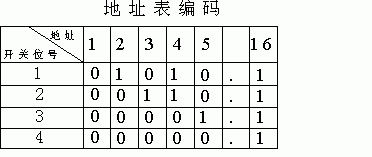

地址設置說明:

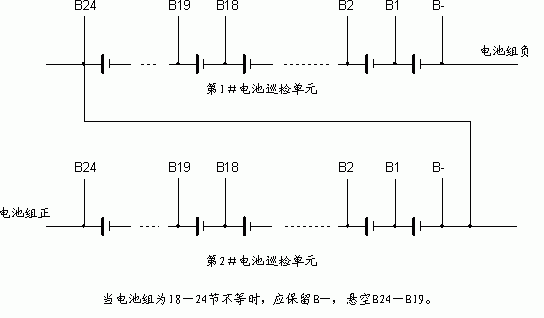

(3)接線說明

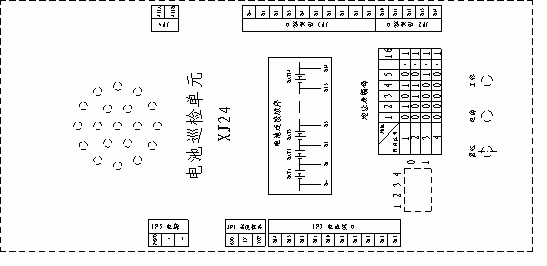

(4)接線端口定義

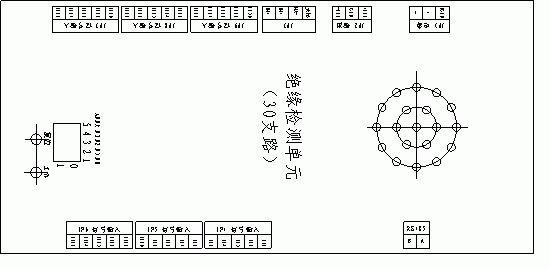

(五)、支路絕緣檢測單元:JY30(跟據系統要求可選配此功能單元)

(1)主要功能
Ø 每個單元提供30路支路絕緣電阻檢測功能,測量精度為±0.3KΩ;
Ø 若系統回路數超過30路,可擴展最多8個絕緣檢測單元,即最多可檢測240路絕緣回路;
Ø 檢測母線(合母、控母和母線負)對地電壓,測量誤差±0.4V;
Ø 通過RS485總線接收主監控發來的告警上下限,并向主監控發送對地電壓值和對地電阻信息;
Ø 采用檢測支路漏電流的方式判斷絕緣電阻,無須在支路上注入交流小信號。

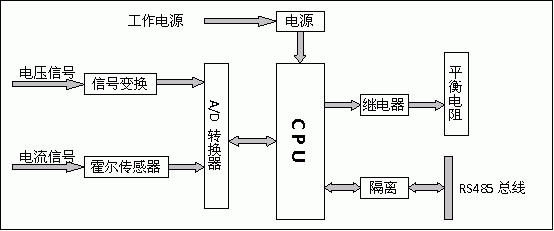

(2)原理框圖

(3)安裝說明
Ø 工作電源:DC85-320V;
Ø 工作電源和電壓檢測回路都存在高壓電,安裝時請注意安全;
Ø 接線時,合母回路和控制回路應區分開,先接合母回路,然后緊接著接控制回路,并在撥碼開關上設定合母回路數和控母回路數;
Ø 漏電流傳感器的變比應選為±10mA/±5V,供電電源可直接從板上輸出的±12V點源;(絕緣檢測單元輸出供傳感器電源的最大容量為±12V/450mA)
Ø 安裝好后,請調節撥碼開關,設定相應地址。
Ø 無合母的情況下應將JP3的HM+與KM+短接。

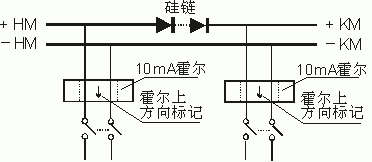

(4)接線說明

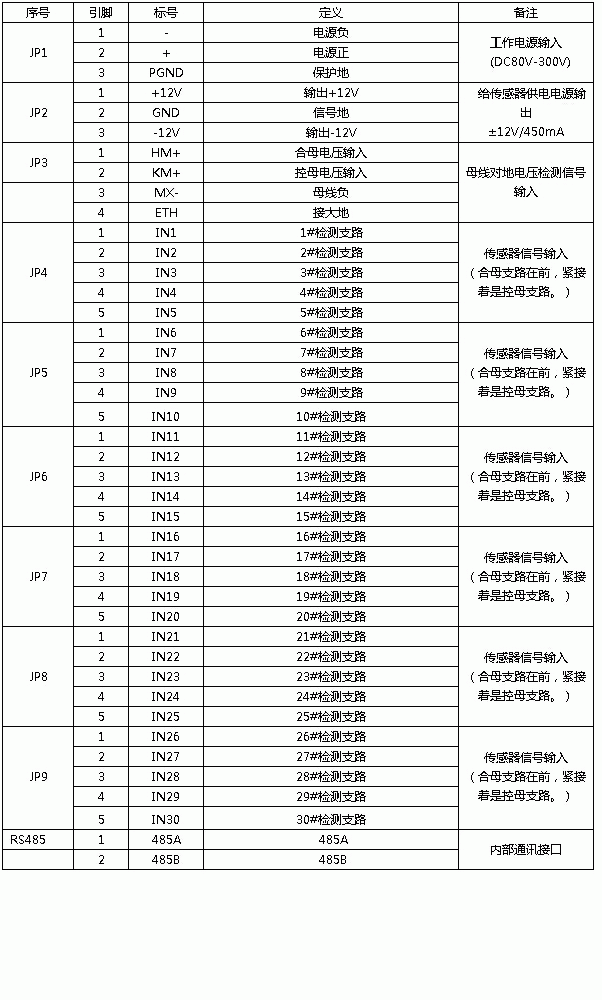

(5)接線端口定義

(6)撥碼開關設定說明
l 1、2、3:段內地址,000=1,001=2,010=3,100=4。
l 4-8:該單元中合母支路數,以8421碼表示,第8位為高位,第4位為低位。例如,當設為10100則表示該單元前5路為合母支路,第6路到第30路為控母支路。
(六)、降壓硅鏈:J20 (此功能標配)

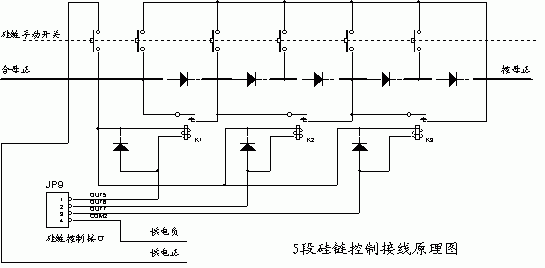

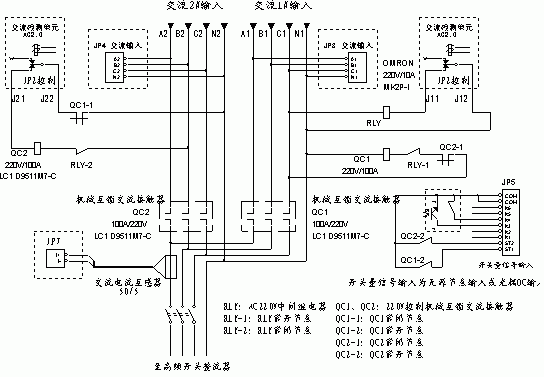

硅鏈控制接線原理(默認為5級硅鏈):
