PSM-T30觸摸屏（中央監控器）：

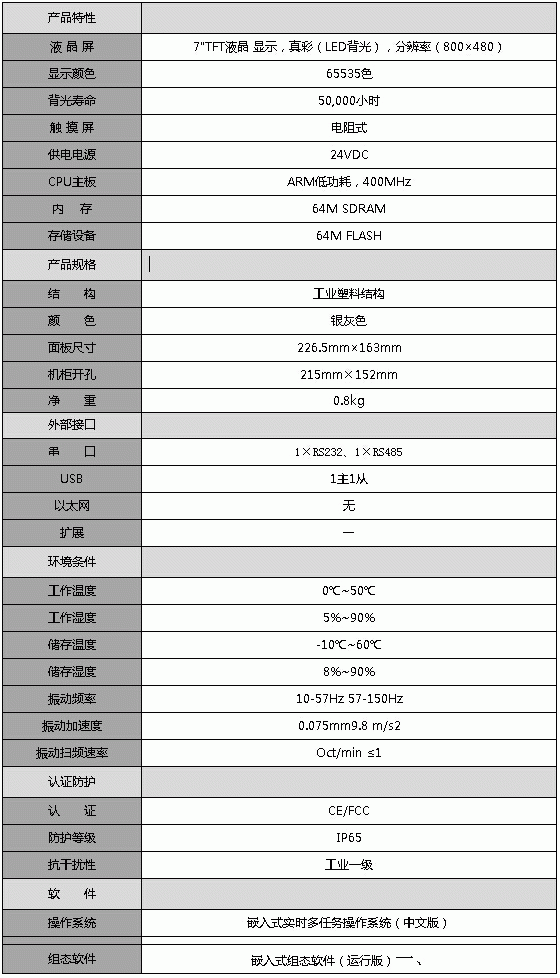

PSM-T30系列智能微機控制器是一套以嵌入式低功耗ARM9主頻400MHZ的CPU為核心的高性能嵌入式一體化工控機。產品的人機界面設計可采用7英寸(10.4英寸、14英寸可選 )高亮度TFT液晶顯示屏（分辨率800×480），四線電阻式觸摸屏。同時還預裝了微軟嵌入式實時多任務操作系統WinCE.NET中文版，和嵌入式組態軟件。使得監控系統運行更加穩健可靠。

綜合監測單元模塊（此功能單元與觸摸屏配套出廠）

1、概述：綜合監測單元模塊是對系統交、直流檢測及對整流模塊進行控制的一種設備，內部采用CPU控制，高精度的模數轉換，采用RS485數字口與上位機通訊，采樣回路與數字口光耦隔離，因此該模塊采樣速度快，可靠性高。同時給彩屏提供DC24V電源。

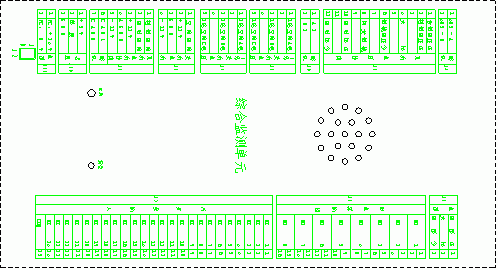

2、  實物框圖

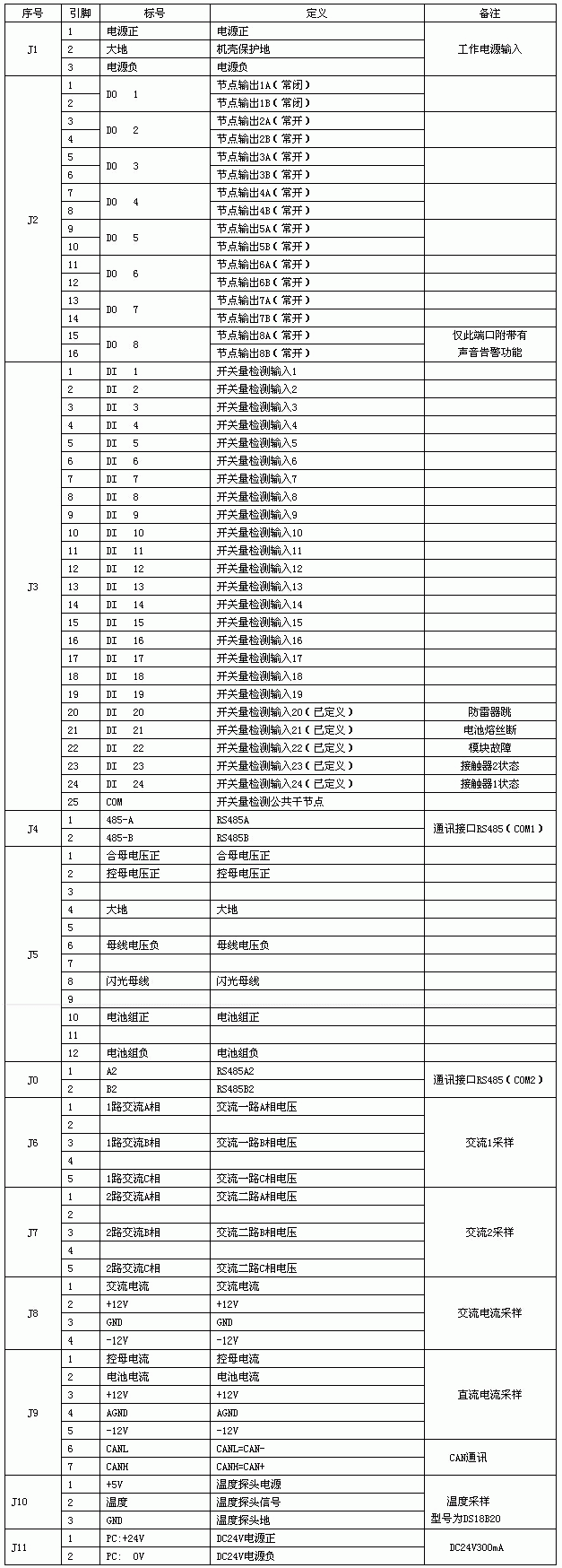

3、接線端口定義：

4、此模塊可采集2路三相交流電壓，1路交流電流，3路直流電壓，2路直流電流，1路母線絕緣，1路溫度。

5、可采集24路干節點輸入，和控制8路干節點輸出。（注：干節點輸入：該節點是反映干接點的閉合狀況的。接入方法為，此節點只能為接入接觸器（開關）無源輔助節點）。干接點輸入輸出定義取決于監控系統的定義。J2端子輸出定義需要在開關量輸出里根據故障代碼表具體定義，如有啟動備注里的項目，需要按照定義在對應的開關量輸出里根據故障代碼表定義。

6、具有2路RS485通訊，1路CAN通訊。單元內置CAN通訊模組可以對具有CAN通訊的整流模塊進行通訊，控制。

7、絕緣監察繼電器功能，閃光繼電器功能。

8、霍爾電流采樣：該插座分別接入兩只霍爾?；魻柕陌惭b方法：電池電流采樣的串入電池回路中，電池充電時，霍爾輸出為正電壓信號?？啬鸽娏鞑蓸拥目啬富芈分?，控母有負載時，霍爾輸出為正電壓信號。

     霍爾安裝位置、方向示意圖
