MT800蓄電池放電儀

一、概述

在電力、通信行業直流系統中的固定式鉛酸蓄電池，或者閥控式密封鉛酸蓄電池，其每組容量均在100~3000Ah左右，為了核對電池組容量，每年必須對電池組進行一次深度充放電試驗，以便檢驗電池組的容量，保證電力或通訊系統的可靠運行，我公司的MT800系列智能PTC放電儀采用新型高效PTC發熱元件配合高性能CPU，使產品具備一下特點：

a、             采用PTC發熱元件，自限功率；

b、             風速穩流技術，無功率開關變換，壽命長，紋波電流??；

c、              恒流放電模式，自動計算電池容量；

d、             終止條件可以選擇電池電壓、放電電流、累計容量；

e、             多模塊可無主自由并機，便于組合為大容量放電系統；

f、               無需交流輸入，方便使用；

g、             126×64漢字液晶顯示各種放電參數及100組歷史記錄。

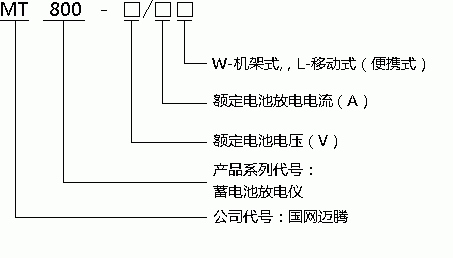

二、型號命名

三、適用范圍及工作條件

3.1 適用范圍

適用于電力系統、通訊系統等蓄電池組放電試驗，也可以作為電子生產廠的試驗負載，使用方便，便于功率調節。

3.2 使用環境

裝置應安裝于室內，為減少火災和電擊危險，應遠離易燃體、汽體和腐蝕性物質。裝置通風槽和其他開孔用于設備冷卻，不要堵塞開孔或插入異物，不要將磁介質放在設備上，此舉會導致數據損壞。電池組電壓范圍應滿足設備需求，電池極性不得接反！

以下事項發生，勿繼續使用設備：

1） 風機故障；

2） 前面板指示與設定不符；

裝置無用戶自修理部件，為防電擊危險，任何情況下不要試圖更換內部部件！所有故障請問分銷商。

3.3主要安全守則

為確保個人生命安全，放電儀在設計及生產中也采取了必要措施，但錯誤運用會導致潛在電擊及火災，為確保設備安全，請仔細閱讀以下基本守則：

1） 清理設備前先切斷電池組聯接，勿使用液體或氣體清潔器，用干布擦除裝置表面的污跡及灰塵；

2） 輸入供電線纜上放置任何物品；

3） 遵守標刻于裝置上的所有警告和指令；

4） 勿使裝置相聯的線纜過載；

5） 勿向設備開孔塞入異物及噴灑液體；

6） 不要試圖自己維修，設備內部不含任何用戶維修部件，所有服務請咨詢授權服務人員。

四、電氣技術規格

4.1 技術參數

額定放電電流：20A（如：MT800-220/20L）

電池電壓：              220V  +/-15% （可設定）

直流電流紋波系數：< 0.01%               放電電流穩流精度：≤±1%

保護：電池極性反接保護                   體積（長×寬×高）：  430×630×178 mm（W）

噪聲：<60dB

使用環境：          0-40攝氏度，1000米最大濕度95，不凝露

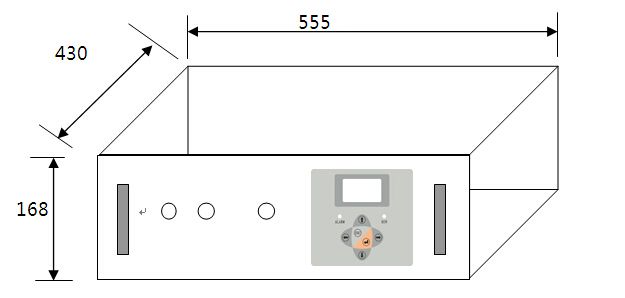

重量：                14KG                  4.2 外觀
