產品詳情

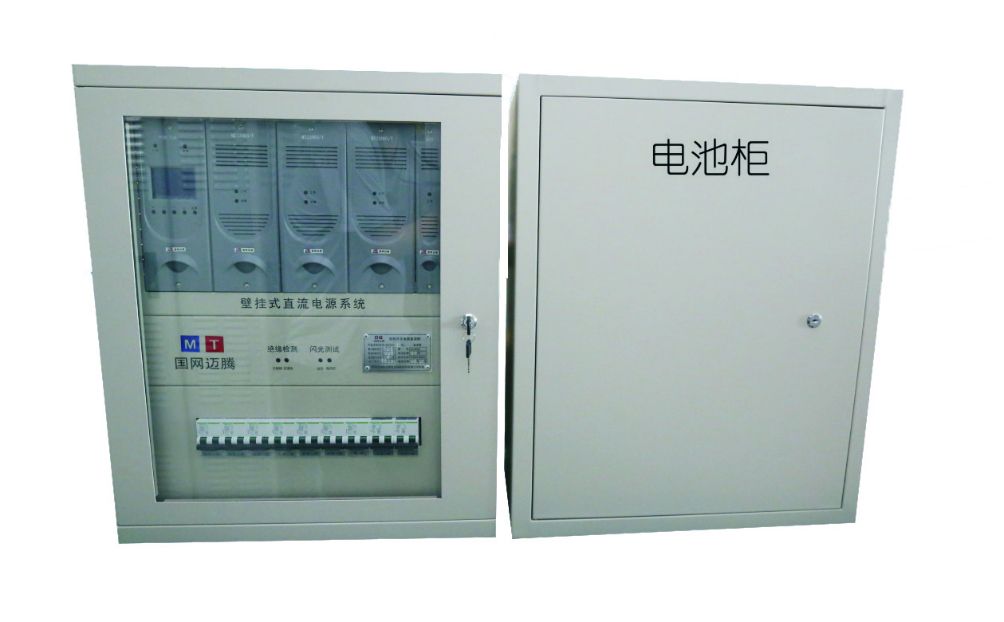

MT2000系列--壁掛式直流電源

一、概述

MT2000系列壁掛電源系統是我公司專為小容量電力直流系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

二、系統功能特點

1、適合構成38AH/220V、65AH/110V以下的系統。

模塊、監控單元和降壓單元均采用帶電插拔結構，

安裝、維護方便?？砂惭b3個3.0A/220V、

5.0A/110V自然冷模塊。降壓單元具有自動硅鏈降壓功能，

最大電流3A,沖擊電流30A/0.5S。監控器采用LCD顯示，

漢字菜單，按鍵操作，可實現系統參數設置、

系統工作參數顯示、系統故障指示和系統校準。

監控器具有對電池自動管理的功能。

提供RS232和RS485兩種通訊接口選擇，

提供RTU、CDT、MODBUS三種通訊規約選擇,

可與電站自動化系統連接。監控器實現電池電壓、控母電壓，

控母電流、電池充放電電流、模塊狀態檢測。

配電單元提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。PT供電時系統自動限制輸出功率。

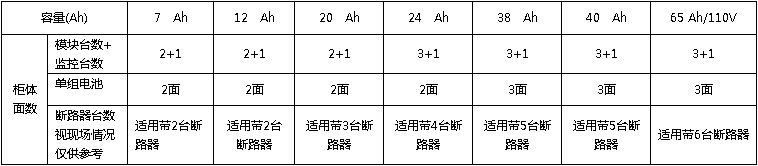

2、柜體容量：選型對照表

柜體面數+模塊臺數、饋線回路數標配2合2控、電池容量及型號、直流電壓等級等相關因素有關，

一般情況下有：（以220V系統為例，柜體尺寸：680×650×260mm）

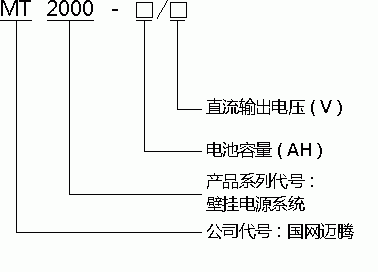

三、型號命名

四、系統技術指標

交流輸入電壓： 220V±20%

PT供電電壓(可選)： 100V±10%

電網頻率：50Hz±10%

功率因數：≥0.85

輸出電壓范圍：90V-140V連續可調（對于110V系統）

180V-280V連續可調（對于220V系統）

輸出限流：0.2A-3A（單模塊220VDC系統）

輸出限流：0.2A-5A（單模塊110VDC系統）

穩壓精度：≤±0.5%

穩流精度：≤±0.5%

紋波系數：≤±0.1%

均流度： ≤5%

效率：≥93%

輸出過壓保護：280V±2V(220V), 140V±2V(110V)

絕緣電阻：≥10M

絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。

可聞噪音: ≤55Db

外形尺寸：560（寬）×680（高）×265（厚）

重量：20KG(滿配置)

五、使用環境

在海拔2500米以下工作。

環境溫度不低于－5℃，不高于＋45℃，在設備停用期間（包括儲存、運輸）的環境溫度允許為－40℃～＋60℃。

環境最大相對濕度不超過90%（環境溫度20±5℃）.

運行地點無導電或爆炸塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸氣。

安裝地基無劇烈震動和沖擊，垂直斜度不超過5°。在室內場合下使用。

不符合以上條件的特殊使用單位應定貨時提出，取得協議，以保證本產品具有需要的技術要求并可靠地工作。

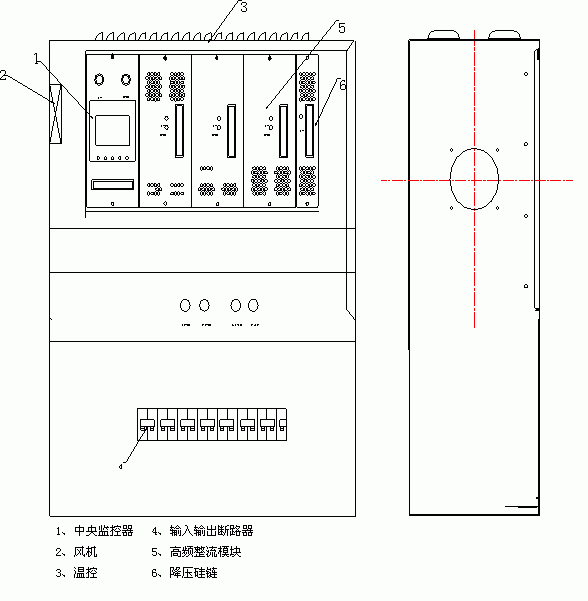

六、系統外形尺寸

七、系統配置說明

系統采用模塊化結構，可根據用戶要求靈活配置，輸出電壓有3種規格：220V,110V；降壓單元有2種規格：110V和220V；可輸入2路交流自動切換，其中第2路交流可使用PT100V供電，PT供電時自動限制輸出功率，確保PT工作正常。系統配置主要包括：高頻開關電源型號：MT22003/T(220V) 模開關電源MT11005/T(110V)、中央監控器型號：PSM-T10、降壓硅鏈型號：J20

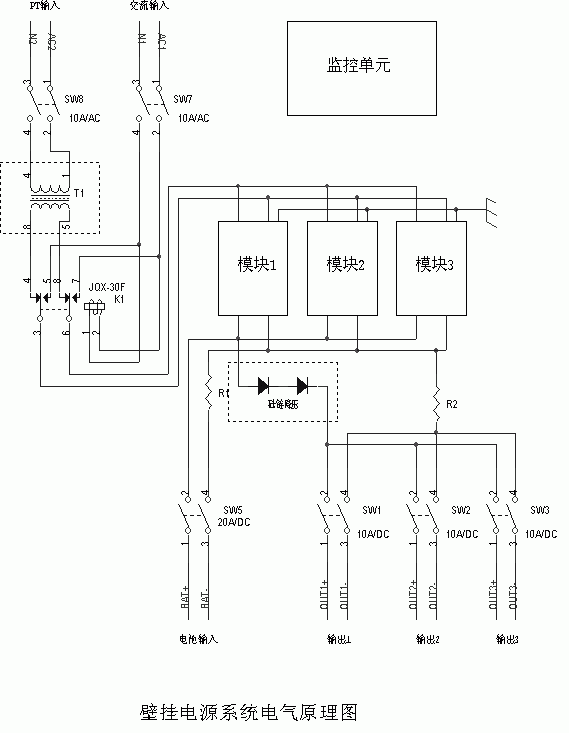

八、系統電氣原理圖

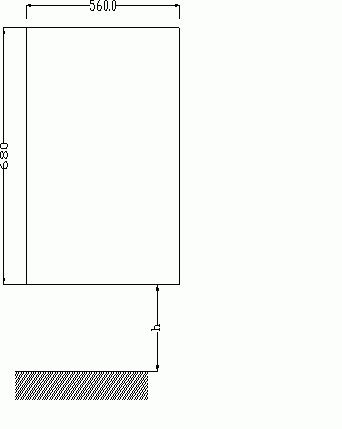

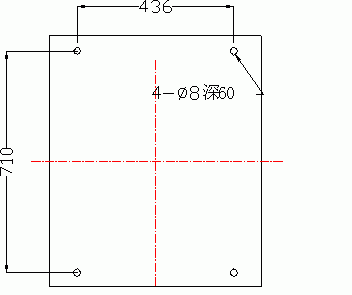

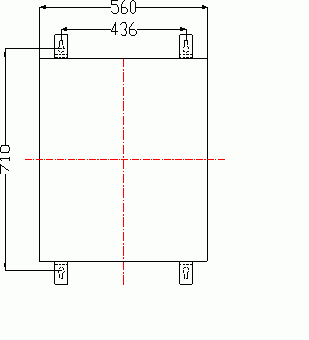

九、系統安裝
